Para los sistemas de isla de corriente alterna con inversor de cambio de frecuencia de batería, el Photovoltaik Power-Manager AC•THOR ha reemplazado a la AC ELWA-F en el portafolio de productos.

Descripción

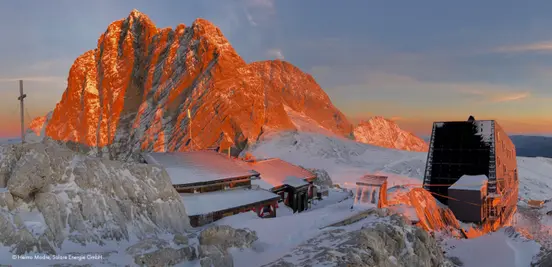

La recién construida Seethalerhütte se encuentra a casi 3.000 metros sobre el nivel del mar y es operado por la Sección Austria del Club Alpino Austriaco. Ofrece alojamiento y gastronomía. Un sistema fotovoltaico de 11,55 kWp y una planta de cogeneración de biomasa proporcionan electricidad y calor al edificio.

El almacenamiento de baterías tiene una capacidad nominal de 52,8 kWh. Una vez que esta se agota, los excedentes de energía se utilizarán para la generación de calor a través de los dos AC ELWA-F antes de que se desconecte el sistema fotovoltaico.

¿Por qué el almacenamiento híbrido?

Con una buena exposición al sol, las baterías típicas de almacenamiento de energía pueden alcanzar el estado de carga completa temprano en la mañana. A partir de ese momento, la energía adicional en los sistemas fotovoltaicos aislados generalmente queda sin utilizar. Por lo tanto, el concepto es una forma innovadora de ampliar las capacidades de almacenamiento existentes a bajo costo y aumentar significativamente la eficiencia de los sistemas fotovoltaicos aislados. La generación de calor con energía solar se convierte así en una forma eficiente de utilizar los excedentes de energía.

El costo de estas capacidades adicionales no guarda ninguna relación con los costos actuales de las baterías. ¡La adquisición de la solución de my-PV significa un gasto financiero mínimo en comparación!

Funcionamiento

Nuestro producto ha sido desarrollado para ser utilizado, entre otras cosas, con inversores de batería de cambio de frecuencia. Cuando el controlador de potencia se utiliza con dispositivos adecuados, detecta a través de la red de CA si hay excedentes disponibles. Estos inversores aumentan la frecuencia en la red de corriente alterna local una vez que la batería está completamente cargada. El propósito es señalar al inversor fotovoltaico que reduzca la potencia para evitar que la batería se sobrecargue.

my-PV detecta este aumento de frecuencia y comienza a calentar antes de que el inversor fotovoltaico se apague. Ajustando continuamente la potencia al excedente, se utiliza automáticamente solo la energía disponible para la generación de calor, evitando así el agotamiento de la batería. De lo contrario, una vez cargada, no habría uso para la energía solar disponible.

El concepto de almacenamiento híbrido

En el orden cronológico del concepto de almacenamiento híbrido, las cargas actuales tienen prioridad, luego se carga la batería y solo después se utilizan los posibles excedentes para la generación de calor.

En la implementación de tales sistemas, es muy importante que la batería tenga siempre prioridad sobre la generación de calor durante la carga. Se recomienda este modo de funcionamiento, ya que la energía eléctrica tiene un valor técnico y económico más alto que el calor.

Esquema de instalación

Para este caso de uso, el AC•THOR ha reemplazado la AC ELWA-F en el portafolio de productos. Se alimenta, al igual que cualquier otra carga, a través de un enchufe. No se requiere cableado adicional.

¡Esto es verdadero "Plug-and-Play": simplemente conecta el enchufe y listo! ¡No se necesita ningún cableado adicional para la comunicación!

Inversores de batería compatibles

La lista de fabricantes que pueden controlar el AC•THOR está creciendo constantemente. La información actual al respecto se encuentra en el Fabricantes compatibles disponible.

Detalles del producto AC•THOR

• Tensión nominal 230 V

• 0 - 3.000 W regulados de forma continua.

• Conexión de red monofásica, enchufe con toma de tierra.

• Toma de corriente de protección de contacto para consumidores para cargas resistivas

• Pantalla a color, gráficos, pantalla táctil de 2,83 pulgadas.

• Cable de conexión de 2,8 m.

• Dimensiones 135 x 210 x 65 mm

• Para inversores de cambio de frecuencia de batería, 230 V, 50 Hz.
