FAQs
Vragen & Antwoorden
Of het my-PV WiFi Meter nodig is of bediening door een compatibele fabrikant mogelijk is, moet vooraf worden gecontroleerd door de professionele installateurs.
Het feit dat het logo van fabrikant XY op de partnerpagina staat, garandeert niet de compatibiliteit met alle typen en varianten van de producten van deze partner! De professionele installateurs, als aanbieders van onze oplossingen, zijn ook verantwoordelijk voor een beetje voorbereidend werk. We willen immers niet op de bouwplaats ontdekken dat (in tegenstelling tot de verwachtingen) een my-PV WiFi Meter toch nodig is voor surplusdetectie. De eindklant, die hiervoor moet betalen, zal over het algemeen weinig begrip hebben voor zo'n verrassing. Het "huiswerk" gaat eigenlijk alleen over het verzamelen van de benodigde informatie vooraf. Het kost zelfs niet veel tijd.
Oplossing
Klik op het logo van de fabrikant op de partneroverzichtspagina voor de fabrikant die de AC ELWA 2, AC•THOR of AC•THOR 9s zou moeten bedienen.
Er wordt een nieuw venster geopend met een link naar een korte handleiding. Hierin wordt uitgelegd hoe het systeem werkt en welke apparaattype zijn getest of goedgekeurd voor compatibiliteit.
Combinaties met niet vermelde of expliciet uitgesloten types zijn daarom niet mogelijk, en een my-PV WiFi Meter is vereist voor surplusdetectie bij het hoofdcontactpunt.
In buffervat-opslagsystemen laat de AC ELWA 2 een instelbare doeltemperatuur tot 90 °C toe.
Het is echter belangrijk om de vraag te stellen of zo'n hoge temperatuur energetisch en technisch zinvol is.
In een drinkwateropslag is zo'n hoge temperatuur duidelijk niet aan te bevelen! Enerzijds is er een verhoogd risico op kalkaanslag op het verwarmingselement boven de 60 °C, en anderzijds is er zonder geïnstalleerde verbrandingsbescherming ook een risico op brandwonden!
In principe is dit mogelijk, maar deze metingen zijn niet relevant voor de reguliere werking van het my-PV apparaat!

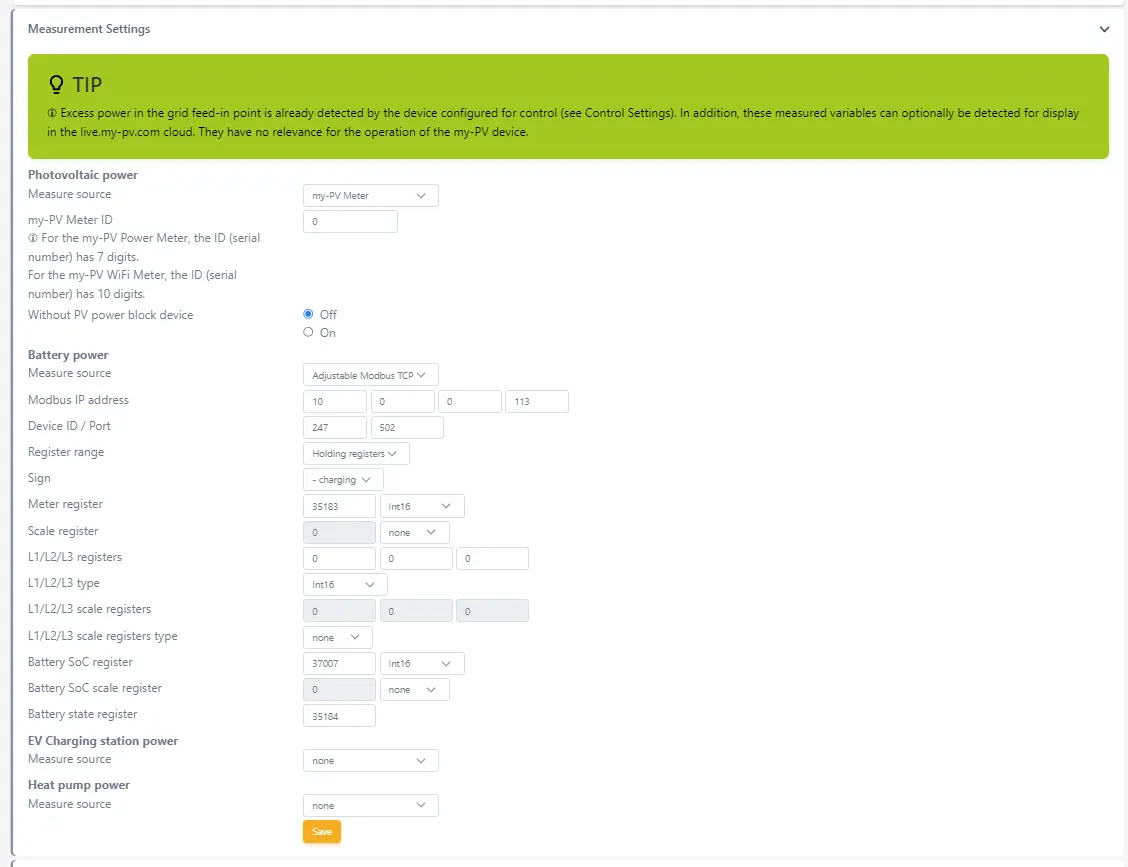

Optioneel kunnen naast de PV-overschotmeting ook andere outputs in een systeem worden opgevraagd en gevisualiseerd in de my-PV Cloud. Beschikbare outputs zijn onder andere de zonne-energieproductie, batterijvermogen, laadstationvermogen en warmtepompvermogen.
Een eenvoudige manier om deze metingen op te nemen is door gebruik te maken van een my-PV Meter. Je hoeft alleen het serienummer in te voeren.
Het kopen van een my-PV Meter is echter niet strikt noodzakelijk. Voor technisch onderlegde klanten bieden we de mogelijkheid om deze meetpunten handmatig te parametreren. Dit is een gratis extra optie voor degenen die technisch capabel zijn! Omdat dit gaat om gegevensqueries van derde-partij producten, kunnen we in dit geval geen ondersteuning bieden en vragen we om begrip. Voor vragen over de noodzakelijke instellingen voor derde-partij producten, neem contact op met de technische ondersteuning van het betreffende bedrijf.
)
Ja, dat is mogelijk. De weergegeven gegevenspunten zijn 15-minuten gemiddelden en kunnen gedownload worden als een CSV-bestand. De knop "Download CSV" is beschikbaar rechtsboven naast de grafiek. Het bestand bevat de gegevenssets die geactiveerd zijn in de legenda rechts van de grafiek.
)

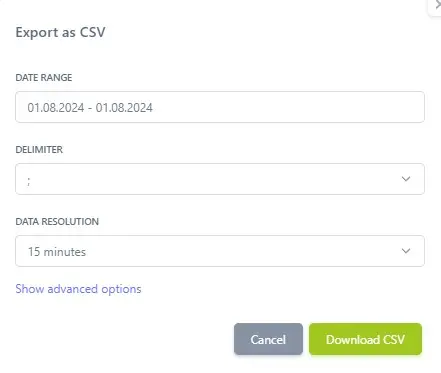

In het dialoogvenster dat verschijnt, kun je de tijdsperiode, de scheidingsteken voor de gegevenssets in het CSV-bestand, de tijdsresolutie en (onder "Toon geavanceerde opties") de datumindeling opgeven.
)
Wist u dat?
Tip: Links van de knop "Download CSV" bevindt zich de knop "Opslaan als afbeelding". Hiermee kun je de huidige grafiekweergave opslaan als een afbeeldingsbestand.
Ja, dat is mogelijk.

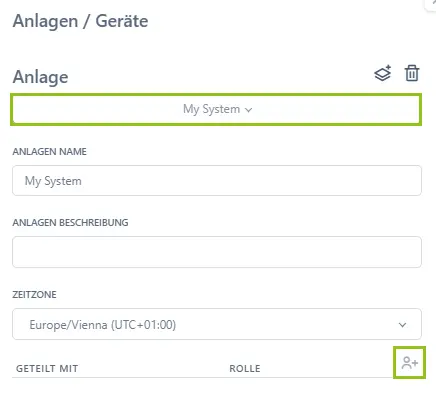

Ga hiervoor naar "Instellingen" en selecteer "Systemen / Apparaten".
)
Kies uit de lijst van je systemen het systeem dat je wilt delen, en klik vervolgens op het icoon om een gebruiker toe te voegen met wie je dit systeem wilt delen.
)

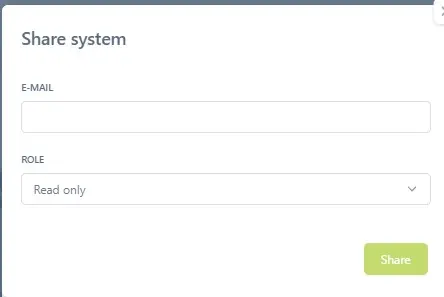

Voer in het dialoogvenster dat verschijnt het e-mailadres in waarmee de andere gebruiker zich heeft geregistreerd in de cloud. Zorg ervoor dat je de spelling correct invoert! Bepaal vervolgens hun rol. Je kunt kiezen dat deze gebruiker alleen-lezen toegang heeft tot het systeem en dus geen instellingen kan wijzigen, of je kiest "Administrator" en verleent hiermee onbeperkte toegang tot het systeem.
)
Na het klikken op de knop "Delen", verschijnt de gebruiker in de lijst. Hun rol wordt naast hun naam weergegeven, samen met een knop om het systeem niet meer te delen.
)
Veel van onze klanten hebben de wens geuit om de my-PV Cloud op hun smartphones te gebruiken. Daarom hebben we de optie gecreëerd om de app op het startscherm van Android- en iOS-apparaten op te slaan.
Log eerst in op de my-PV Cloud met je smartphone. Aangezien het een webgebaseerde app is, kan deze niet via de Play Store of App Store worden geïnstalleerd. Het installatieproces varieert afhankelijk van het besturingssysteem als volgt:
Android:

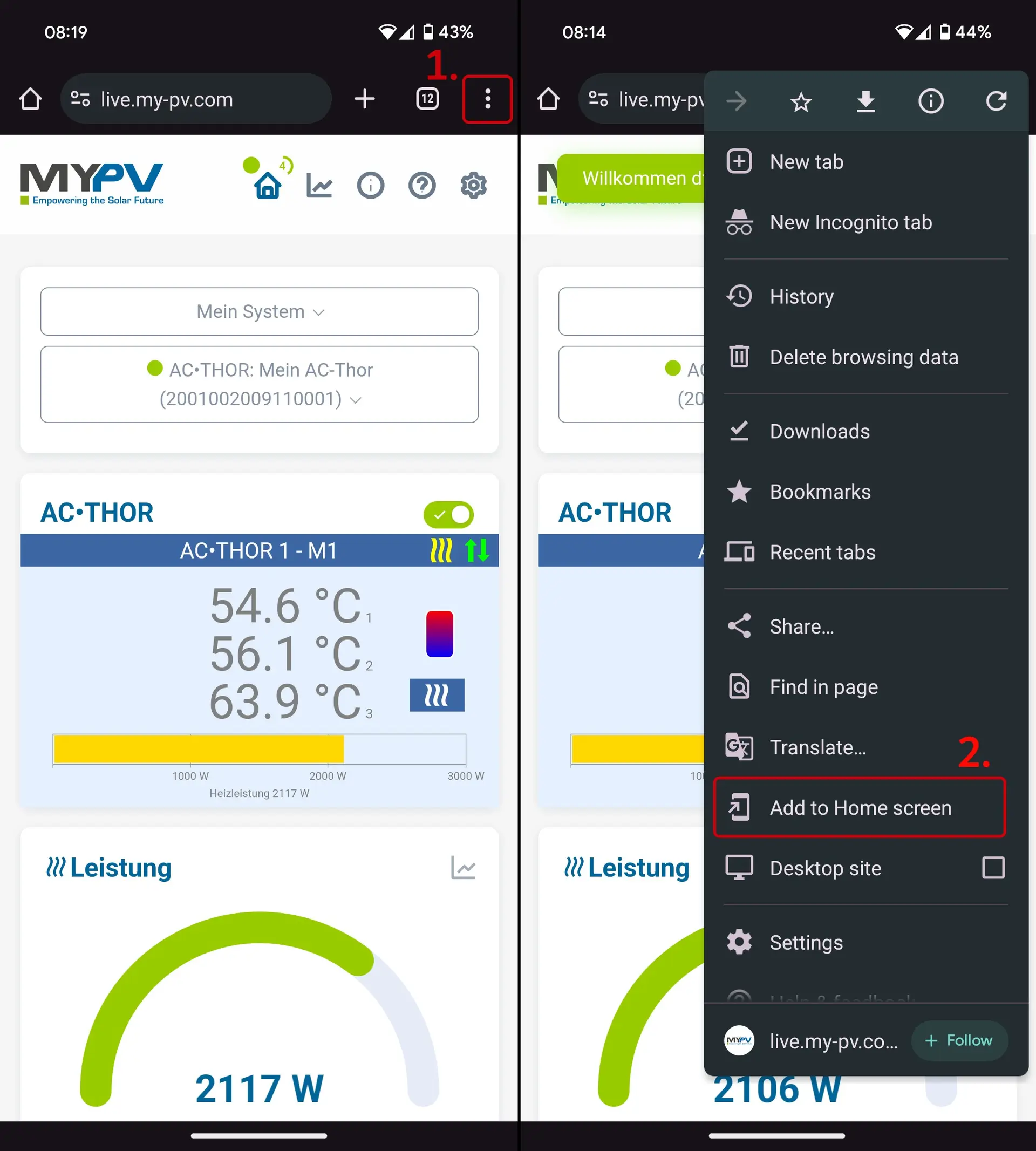

Klik op de drie stipjes in de rechterbovenhoek van het scherm (zie afbeelding) en selecteer de menukeuze "Toevoegen aan startscherm."
)
iOS:

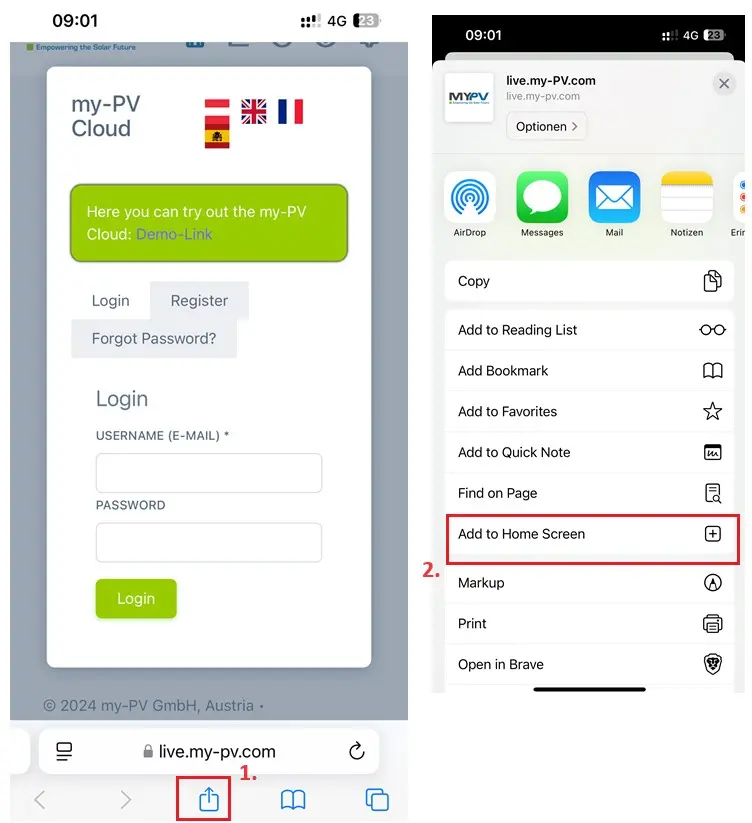

Bij een iOS-besturingssysteem kunt u de my-PV Cloud-app als volgt installeren: Klik op het "Deel"-icoon (zie afbeelding), selecteer vervolgens de optie "Voeg toe aan startscherm" en de app is geïnstalleerd op uw telefoon en gemakkelijk toegankelijk.
)
Geniet van het gebruik van onze my-PV Cloud als een webgebaseerde app!
Op het eerste gezicht lijken deze twee dingen inderdaad bedrieglijk op elkaar, en beide worden bediend via een webbrowser.
Het verschil is dat de webinterface slechts een lokaal opgeslagen HTML-bestand is dat apparaattoegang binnen een lokaal netwerk mogelijk maakt. Om toegang te krijgen tot de lokale webinterface (HTML-bestand) in systemen zonder internettoegang, moet je dit bestand vooraf op je apparaat downloaden: https://download.my-pv.com//currentversionget.php
Na het downloaden van dit bestand is er geen verdere internetverbinding nodig.
Daarentegen is de my-PV Cloud een webportaal op een server dat ook externe toegang mogelijk maakt, buiten het netwerk. Om dit te doen, moet je een gebruikersaccount aanmaken en vervolgens het apparaat registreren met het serienummer en de apparaatcode in de my-PV Cloud.
Wist u dat?
TIP: Meerdere klantensystemen kunnen per gebruiker ook worden geïntegreerd.
Voor meer informatie, bezoek de my-PV Cloud informatiepagina.
Nee, helaas is dit niet mogelijk, omdat de my-PV WiFi Meter op zichzelf niet cloud-geschikt is. Het vereist altijd ofwel een AC•THOR, een AC•THOR 9s, of een AC ELWA 2 om in de cloud geïntegreerd te worden. Alleen via een van deze apparaten worden de metergegevens van de my-PV WiFi Meter zichtbaar in de my-PV Cloud.
De my-PV WiFi Meter kan niet als besturingseenheid worden aangesloten, hoewel beide apparaten duidelijk in het netwerk aanwezig zijn?
Het is bevestigd dat beide apparaten, de my-PV WiFi Meter en de AC•THOR, AC•THOR 9s of de AC ELWA 2, zich in hetzelfde lokale netwerk bevinden wanneer de my-PV WiFi Meter wordt weergegeven op de informatiepagina.
)
Echter, het verbinden van de my-PV WiFi Meter als besturingstype is niet succesvol met "my-PV Meter Auto" of "my-PV Meter Manual" in de besturingsinstellingen?
Een mogelijke oorzaak zou kunnen zijn dat de netwerkrouter geen UDP-pakketten op poort 16124 toestaat.
Oplossing 1:
Pas de instellingen op de router aan om de UDP-datacommunicatie te ontgrendelen.
Wist u dat?
Opmerking: Als de router geen UDP-pakketten op poort 16124 toestaat, is een Master-Slave werking met meerdere my-PV apparaten niet mogelijk!
Oplossing 2:
Neem contact op met support@my-pv.com en geef ons het 16-cijferige serienummer van uw AC•THOR, AC•THOR 9s of AC ELWA 2. Als uw apparaat een internetverbinding heeft, kunnen wij de instellingen voor de besturing handmatig voor u configureren!
Sinds de my-PV-apparaten cloud-capabel zijn, werd de apparaatcode voor integratie in de bestaande datacloud live.my-pv.com altijd opgenomen in de montagemanuele van de AC•THOR en AC•THOR 9s.
Echter, sinds eind 2023 is dit niet langer het geval.
Waar kun je nu de apparaatcode vinden
Oplossing: Je kunt nu het serienummer en de apparaatcode vinden op het display onder Instellingen >> Cloudverbinding.
Met de release van de AC•THOR firmware versie a0021200 heeft my-PV ook de handling voor de AC ELWA 2 in deze zin afgestemd. Met de update is de apparaatcode nu toegankelijk op het apparaatdisplay, niet alleen voor de AC ELWA 2, maar ook voor de AC•THOR en AC•THOR 9s. Deze standaardisatie is bedoeld om het overzicht van onze individuele oplossingen te vereenvoudigen met een consistente standaard en te voorkomen dat de apparaatcode verloren gaat op de bouwplaats.
)
Het display van het apparaat moet opnieuw gekalibreerd worden.
Druk gedurende ten minste 10 seconden met een stylus op het display.
Volg de Engelse instructies.
Het apparaat is binnen 1 minuut weer operationeel.
Het my-PV schroef-in verwarmingselement (3 kW / 9 kW) genereert geen warmte, ondanks correcte installatie en controle van de AC•THOR / AC•THOR 9s?
1. Mogelijkheid
De eenvoudigste reden kan zijn dat de doeltemperatuur al is bereikt. Het groene vinkje op het display in de rechterbovenhoek brandt continu.
Wist u dat?
OPMERKING: Vanaf firmwareversie a0020806 is dit symbool iets aangepast voor een betere differentiatie van de "Standby"-status. De status "Verwarming voltooid" wordt nu op deze manier weergegeven. Dit geldt zowel voor het AC•THOR-display als de webinterface.
)
Wanneer de my-PV-temperatuursensor wordt gebruikt, wordt de ingestelde maximumtemperatuur als de maximumwaarde bij de sensor beschouwd.
Daarnaast kan het zijn dat de thermostaat de verwarmingselementen al heeft uitgeschakeld omdat de doeltemperatuur op de draaiknop is bereikt. In dit geval is de AC•THOR losgekoppeld van de belasting; de details op de AC•THOR tonen "Load none", en op de AC•THOR 9s toont elke van de drie laaduitgangen de informatie "0".
)
Thermostaatknop op de schroef-in verwarmingselement
)
Gedetailleerde informatie over de belasting van de AC•THOR
)
Gedetailleerde informatie over de belasting op de AC•THOR
2. Mogelijkheid
De veiligheidstemperatuurbegrenzer (STB) is geactiveerd. In dat geval moet het volgende worden overwogen:
Elektrisch verwarmingselement was niet in werking:
De STB werd geactiveerd door opslagtemperaturen onder -12 °C of door trillingen tijdens het transport. Breng de sensortemperatuur naar 20 °C en ontgrendel vervolgens de veiligheidstemperatuurbegrenzer.
Elektrisch verwarmingselement was al in werking:
De oorzaak van het activeren van de veiligheidstemperatuurbegrenzer kan schade aan het elektrische verwarmingselement of de thermostaat zijn. Reset de veiligheidstemperatuurbegrenzer pas nadat de oorzaak van het probleem duidelijk is geïdentificeerd.
Wist u dat?
TIP: In de praktijk wordt de STB vaak geactiveerd door andere warmtebronnen zoals zonneboilers, houtkachels of warmtekrachtcentrales. Vermijd overmatig hoge temperaturen bij de inbouwverwarming!
Om de veiligheidstemperatuurbegrenzer te ontgrendelen, verwijder je de deksel met een schroevendraaier en druk je op de knop eronder.
)
De deksel van de STB-resetknop.
Wist u dat?
TIP: Je kunt ook een eenvoudige functionele controle van de AC•THOR uitvoeren met een andere puur resistieve belasting of een resistieve warmtegenerator. Zelfs een eenvoudige waterkoker is hiervoor geschikt!
Probleem nog niet opgelost? Dit is wat je nu kunt doen...
Neem contact op met support@my-pv.com. We nemen snel contact met je op.
Nee, het opslagvat moet alleen een G 1 1/2-inch aansluiting hebben. Alternatief kunnen veel tanks ook een revisieopening hebben waarbij een standaard adapter kan worden gebruikt.
Bij de installatie van de ELWA gelijkstroom dompelverwarmer moet rekening worden gehouden met de lengte van de verwarmingselementen (45 cm) en het gebied van de hittevrije zone (9 cm vanaf het afdichtingsvlak).
Bij de AC ELWA 2 wisselstroom dompelverwarmer moet rekening worden gehouden met de lengte van de verwarmingselementen (46 cm) en het gebied van de hittevrije zone (14 cm vanaf het afdichtingsvlak).
U opent de webinterface van de AC ELWA-E, maar in plaats van de gebruikelijke interface ziet u alleen 'AC ELWA-E Mainboard Error'?
)
Weergave in de webbrowser
Wist u dat?
TIP 1: Misschien is alleen het apparaatnummer van de AC ELWA-E verkeerd ingesteld. Met de draaiknop kun je het apparaat als volgt terugzetten naar '1'.
)
Wist u dat?
TIP 2: Mogelijk zit de stekker van de 3-polige verbindingskabel tussen de printplaten niet goed vast. Open eerst de behuizing en controleer of de stekker correct is aangesloten.
LET OP: Koppel de AC ELWA-E eerst los van de stroomvoorziening!
)
3-polige stekker met de draden wit, bruin en blauw
Probleem niet opgelost? Dit is de volgende stap...
Vul gewoon het supportformulier in. We nemen snel contact met u op.
Als u het apparaat al enige tijd gebruikt en een ongewoon snelle temperatuurstijging bij de ELWA opmerkt, maar de temperatuur in de boiler niet aanzienlijk toeneemt, kan dit te wijten zijn aan ernstige kalkaanslag op de verwarmingsstaven.
)
Kalkaanslag op de verwarmingselementen.
Oplossing
Verwijder het apparaat uit de opslagtank en controleer de verwarmingselementen op kalkaanslag. Verwijder deze en maak de elementen voorzichtig schoon. Daarna kan de ELWA weer geïnstalleerd en in gebruik genomen worden.
Wist u dat?
Vermijd hoge temperaturen bij hard water. my-PV raadt aan om een doeltemperatuur van maximaal 60 graden in te stellen op de draaiknop voor water met veel kalk.
De thermische zekering is waarschijnlijk geactiveerd door een te hoge temperatuur in het opslagtank. Is de tank kort heel heet geworden, bijvoorbeeld door een andere warmtebron zoals een houtgestookte ketel, zonneboiler of een warmtekrachtcentrale? Of is het apparaat misschien zonder voldoende water in werking gesteld?
)
Om privacyredenen is uw toestemming vereist voor het laden van externe inhoud. Meer informatie vindt u in de privacyverklaring.
De AC ELWA-E knippert continu rood.
Het interval is steeds 1 - 1 - 1 - 1, enz.
In de webinterface wordt de statusmelding "201, Overtemp Fuse Error" weergegeven, en de temperatuurweergave kan een onrealistisch hoge waarde tonen.
Om privacyredenen is uw toestemming vereist voor het laden van externe inhoud. Meer informatie vindt u in de privacyverklaring.
De ELWA knippert rood en groen.
Bij de grijze ELWA (gelijkstroomproduct) kan de groene LED kort oplichten in combinatie met de rood knipperende LED.
Wist u dat?
TIP: Het is mogelijk dat de platte ribbon connector van de sensor niet goed is aangesloten. Open eerst de behuizing en controleer de correcte plaatsing van de sensorconnector. Je kunt instructies hierover vinden in de onderstaande video.
WAARSCHUWING: Koppel het apparaat los van de stroomvoorziening voordat je verdergaat!
)
AC ELWA-E series
)
Probleem niet opgelost? Dit is wat u nu kunt doen:
Vul alstublieft het ondersteuningsformulier in. Wij nemen zo snel mogelijk contact met u op.
Wist u dat?
TIP: Vermijd hoge temperaturen bij het verwarmingselement. Let vooral op bij het gebruik in combinatie met een houtkachel, zonneboilers of warmtekrachtcentrales!
Video Handleiding: Vervangen van de sensor
Bekijk de video voor een eenvoudige uitleg en nuttige praktische tips:
Om privacyredenen is uw toestemming vereist voor het laden van externe inhoud. Meer informatie vindt u in de privacyverklaring.
Is de AC•THOR niet in staat om de geselecteerde instellingen op het scherm zoals gewenst over te nemen? Bijvoorbeeld, bij het selecteren van de taal druk je op de gewenste taal, maar wordt een andere instelling gekozen?
Wist u dat?
Een eenvoudige kalibratie van het display kan in zulke gevallen helpen!
Om dit te doen, raak je het display 10 seconden aan met de stylus of een pen, en het kalibratieproces zal automatisch starten. Volg nu de instructies op het display.
"Druk op de linkerbovenhoek" - tik op de witte stip in de linker bovenhoek.
"Druk op de rechteronderhoek" - tik op de witte stip in de rechteronderhoek.
"Test ergens" - raak het display ergens aan.
OK - tik
Na deze stappen zal de configuratie op het display opnieuw starten en zal de AC•THOR nu de geselecteerde instellingen accepteren.

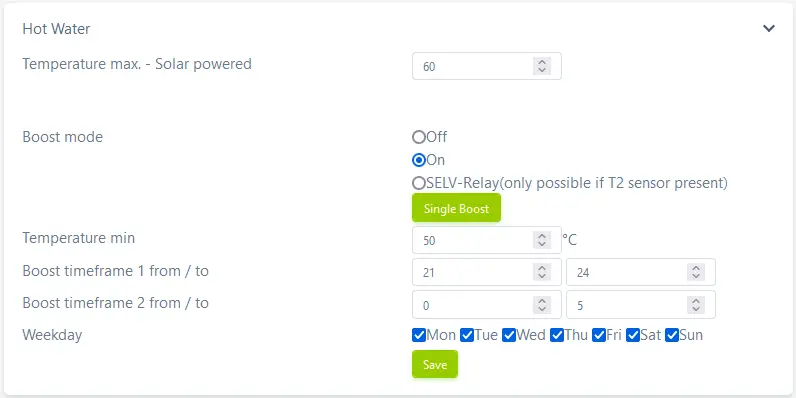

Je hebt de automatische warmwaterreserve via tijdvensters ingesteld, maar de reservewerking start alleen handmatig en niet op het opgegeven tijdstip?
Dan heb je mogelijk slechts één van de twee tijdvensters over middernacht gedefinieerd.
Oplossing
Als de reservewerking bijvoorbeeld 's nachts van 21:00 uur tot 05:00 uur zou moeten plaatsvinden, stel de twee tijdvensters als volgt in: 21:00 uur - 00:00 uur en 00:00 uur - 05:00 uur.
)
Wist u dat?
OPMERKING: Als het ingestelde startuur na het einduur ligt, zal de warmwaterreserve ook niet plaatsvinden!
De ELWA is fabrieksinstelling voor gebruik als een op zichzelf staand apparaat of in laag-laadbedrijf als het bovenste apparaat. Het is waarschijnlijk dat de laaginstelling in de configuratiemodus per ongeluk werd veranderd naar "onder".
Wist u dat?
TIP: Deze instelling heeft niets te maken met de ruimtelijke installatiepositie (bijvoorbeeld in het onderste opslagtankgebied), maar betreft de laag-bediening met twee ELWA's.
)
Rotary knop instelling
Zet de ELWA eenvoudig terug in de installatie-modus (zie installatie- en gebruikershandleiding) en corrigeer de verkeerde instelling.
Wist u dat?
Als je een "USB-interface" van my-PV hebt, kun je deze instelling ook corrigeren via de software!
)
In de software ziet de instelling "lower" er als volgt uit (taalkeuze: Engels):
)
ELWA Software. Beschikbaar voor gratis download.
Als de ELWA voor het eerst van DC-spanning wordt voorzien tijdens de ingebruikname, wacht het apparaat tien minuten voordat het de energie van de PV-modules gebruikt voor het opwekken van warmte. Dit zorgt ervoor dat de spanningsvoorziening elke dag constant is bij zonsopgang, waardoor de ELWA wordt voorkomen om onnodig in een herhaald start-/stop-staat te komen.
Wist u dat?
TIP: Als je een "USB-interface" van my-PV hebt, kun je deze wachttijd tijdens de ingebruikname omzeilen met de ELWA-software!
)
Knippert het blauwe AC•THOR-logo aan de voorkant eenmaal met een constant interval?
){kind=logo}
Wist u dat?
TIP: Normaal gesproken zou dit duiden op een defect in de SD-geheugenkaart in het apparaat. Het is echter mogelijk dat de SD-kaart per ongeluk los is gekomen door een aanraking in de houder.
){kind=logo}
SD-kaartsleuf aan de onderkant van de AC•THOR (identieke positie voor AC•THOR 9s)
Oplossing
Als je merkt dat de SD-kaart in de sleuf inderdaad los zit, koppel dan de AC•THOR kortstondig los van de stroomvoorziening, duw de SD-kaart terug in de AC•THOR totdat deze vastklikt, en zet de stroomvoorziening daarna weer aan. Daarna zal het apparaat normaal opstarten.
Probleem niet opgelost? Dit kun je nu doen...
Vul gewoon het ondersteuningsformulier in. We nemen snel contact met je op.
Bedient u de AC•THOR of AC•THOR 9s via "Modbus TCP" of "http", maar komt de uitgaande vermogenswaarde niet overeen met de opgegeven waarde?
Dit kan komen doordat het nominale vermogen van het aangesloten verwarmingsapparaat lager is dan de gangbare vermogensinstellingen van 3 kW of 9 kW.
Oplossing
Om het aangesloten verwarmingsapparaat van maximaal vermogen te voorzien, kunt u eenvoudig de vermogensspecificatie dienovereenkomstig "schalen".
AC•THOR: 3.000 W betekent dat 100% van het nominale vermogen van het aangesloten verwarmingsapparaat wordt gebruikt.
AC•THOR 9s: 9.000 W betekent dat 100% van het nominale vermogen van het aangesloten verwarmingsapparaat wordt gebruikt.
Wist u dat?
Alternatieve oplossing met schroef-in verwarmingselementen. my-PV biedt ook verwarmingsteken met geschikte schroef-in verwarmingselementen, speciaal ontworpen voor de AC•THOR en AC•THOR 9s. Dit kan een betere oplossing zijn voor uw project!
Uw apparaat toont 'Verwarming voltooid' en het groene vinkje op het startscherm brandt permanent, maar de doeltemperatuur is nog niet bereikt?
Wist u dat?
OPMERKING: Vanaf firmwareversie a0020806 is dit symbool iets aangepast voor een betere differentiatie van de 'Standby'-status. De 'Verwarming voltooid'-status wordt nu weergegeven zoals het pictogram hieronder. Dit geldt zowel voor het AC•THOR-display als voor de webinterface.
)
Screenshot van de AC•THOR op de informatiepagina in de webinterface
Wist u dat?
TIP: Controleer de 'Load'-status op de informatiepagina op het display of de webinterface!
)
Gedetailleerde informatie over de belasting op de AC•THOR
)
Gedetailleerde informatie over de belasting op de AC•THOR 9s
Als de belastingstatus '0' of 'none' (voor AC•THOR) of '1:0 2:0 3:0' (voor AC•THOR 9s) is, kunnen de volgende oorzaken van toepassing zijn:
De uitschakeltemperatuur van de thermostaat is al bereikt. Controleer de huidige temperatuur in de opslag!
Wist u dat?
TIP: Als de uitschakeltemperatuur op een verwarmingselement met een bimetalen thermostaat te laag is ingesteld, kan de AC•THOR de doeltemperatuur niet bereiken!
De verbinding met de verwarmingslast is anders onderbroken.
Wist u dat?
TIP: Misschien is de veiligheidstemperatuurbegrenzer (STB) geactiveerd. Voor my-PV dompelverwarmers kan de STB zijn geactiveerd door trillingen tijdens transport! In dit geval moet deze handmatig worden gereset.
Er is een driefasige verwarmingslast aangesloten op de AC•THOR 9s zonder een neutrale draad. Het apparaat heeft een sterpunt (neutraal) nodig bij de verbruiker!
Wist u dat?
TIP: Je kunt ook een eenvoudige functionele controle van de AC•THOR uitvoeren met een andere puur ohmische belasting of een resistieve warmtebron. Zelfs een eenvoudige waterkoker is hiervoor geschikt!
Probleem niet opgelost? Vul dan het supportformulier in.
In de bedrijfsmodus M2 worden twee elektrische verwarmingselementen achtereenvolgens van PV-overschot stroom voorzien. Het bovenste verwarmingselement heeft voorrang. Het doel is om de gewenste temperatuur op het aftappunt zo snel mogelijk te bereiken voordat het extra overschot de resterende opslaginhoud verwarmt. Zodra het bovenste verwarmingselement de doeltemperatuur bereikt, wordt het onderste verwarmingselement van stroom voorzien.
Als geen my-PV temperatuursensor wordt gebruikt, wordt de omschakeling uitgevoerd door de thermostaten van de verwarmingselementen, en controleert de AC•THOR regelmatig of het bovenste verwarmingselement weer beschikbaar is.
Als de my-PV temperatuursensor wordt gebruikt, vindt de omschakeling plaats wanneer de temperatuur op de sensor de ingestelde maximale waarde bereikt.
Wist u dat?
TIP: In de praktijk kunnen de twee verwarmingselementen ook in twee afzonderlijke thermische opslagsystemen worden ondergebracht!
Je wilt de AC ELWA-E, de AC•THOR of de AC•THOR 9s configureren via Web Setup, maar je weet niet het IP-adres om de configuratie-interface te bereiken?
)
Er zijn twee mogelijkheden:
Op het display van de AC ELWA 2 / AC•THOR / AC•THOR 9s kun je het IP-adres lezen dat door de router aan het apparaat is toegewezen.
Druk simpelweg op het "i"-symbool en scroll naar "Details 3/X." Het IP-adres wordt weergegeven in de eerste regel.
Wist u dat?
Opmerking: In veel besturingsmodi wordt het netwerkadres van de signaalbron weergegeven onder "Ctrl IP" in regel 2.
2. Op Windows-computers is het vinden van het IP-bereik van het my-PV-apparaat eenvoudig met behulp van de "Opdrachtprompt."
Het is echter belangrijk dat de computer zich op hetzelfde netwerk bevindt. Typ in de zoekbalk van Windows "cmd" of "Opdrachtprompt." Voer vervolgens het commando "ipconfig" in het venster in en druk op Enter.
)
Nu worden er verschillende regels met informatie weergegeven, en de standaardgateway is het IP-adres van de netwerkrouter. De eerste drie blokken van dit adres moeten vervolgens worden ingevoerd in de my-PV-webinterface.
)
Voer het IP-adres van de router in de webbrowser in en zoek het my-PV-apparaat in de clientlijst van de router. De voorwaarde is echter dat je toegang hebt tot de router. Meestal zijn routers met een wachtwoord beveiligd.
)

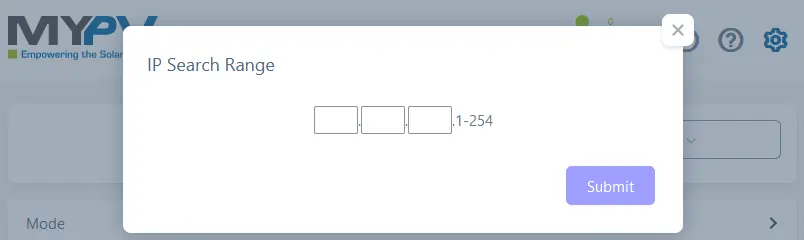

Je kunt een IP-scanningprogramma dat gratis beschikbaar is op het internet gebruiken om je netwerk te doorzoeken. Dergelijke tools zijn vaak gratis beschikbaar. Hier is een voorbeeld.
)
Your AC ELWA-E or AC•THOR remains on standby. The surplus is not used despite an upright Power Meter connection?
The measuring point of the Power Meter may be installed incorrectly!
In some house installations, three phases lead from the post-metering fuses to the house distribution and three phases to the photovoltaic system. For proper surplus detection, however, both areas must be recorded during measurement.
If the AC ELWA-E or the AC•THOR remains on standby, the current transformers are probably attached to the three phases of the house distribution and the energy from the photovoltaic system remains "unseen".
Solution
If the cross-section of the phases allows it, both wires can be enclosed together by a current transformer. If this is not possible, the current measurement can also be placed between the post-meter fuses and the electricity meter of the energy supply company.
Wist u dat?
TIP 1: The current transformers must be installed in a specific direction. An arrow to the transformers indicates the direction from the mains to the consumers.
Wist u dat?
TIP 2: A black and white wire leads from the current transformers to the Power Meter. The letter "W" marks the terminal point for the white wire, "B" the terminal point for the black wire.
Wist u dat?
TIP 3: The voltage measurement on the phases must be carried out in exactly the same order as the current measurement with the flip current transformers. Otherwise, the phase position of the voltage will not be recorded correctly and the measurement will give an incorrect result.
)
Image excerpt from the Power Meter assembly instruction
Als de AC•THOR / AC•THOR 9s de foutmelding 102 weergeeft, betekent dit dat de functie voor het garanderen van warm tapwater (DHW) actief is, maar dat er nog geen temperatuursensor is aangesloten of geactiveerd.
Om deze fout op te lossen, sluit de sensor aan op de AC•THOR en activeer deze via het display.
Klik hiervoor op Instellingen (tandwielsymbool), scroll naar de sectie 'Sensoren' en selecteer deze.
Daarna ziet u het serienummer van de aangesloten sensor en de huidige temperatuur op het display. Klik eenmaal op deze regel. Nu wordt het sensornummer rechts van de weergegeven temperatuur getoond. Dit betekent dat deze sensor nu actief is. Sla ten slotte de instelling op.
Wist u dat?
TIP: Als de optionele temperatuurbeveiliging niet wordt gebruikt, de warmtegenerator een thermostaat heeft en u alleen surplusenergie wilt gebruiken, is de installatie van de temperatuursensor niet vereist!
In de moderne wereld is netwerktechnologie een integraal onderdeel van veel huisinstallaties geworden. Deze specifieke technologie kan echter aanzienlijke risico’s met zich meebrengen tijdens de ingebruikname van moderne systemen.
Zelfs apparaten van my-PV, zoals de AC ELWA 2 of de AC•THOR 9s, worden doorgaans aangesloten op het netwerk met de signaalbron. Helaas kunnen onbekende wachtwoorden, firewalls of andere problemen soms het installatieproces verstoren. Dit kost onnodig tijd!
Als fabrikant van dergelijke producten raden wij onze klanten altijd aan om een eigen netwerkrouter op de bouwplaats te hebben. Er zijn geen speciale vereisten voor deze routers. Vaak kan een eenvoudig apparaat uit de discountwinkel veel vertragingen op de bouwplaats voorkomen.
Wist u dat?
TIPS: Een netwerkrouter maakt nu deel uit van de standaard gereedschapsset!
Je probeert het besturingstype in de webinterface van de AC ELWA 2, AC ELWA-E of AC•THOR in te stellen, maar de optie is grijs en "Slave" verschijnt?
)
Signaalbronnen niet selecteerbaar
Deze instelling kan alleen worden aangepast als het my-PV-apparaat het standaard apparaatsnummer "1" heeft. Het kan per ongeluk zijn gewijzigd, bijvoorbeeld bij de AC ELWA-E met de draaiknop in de installatiemodus.
Oplossing
Heel eenvoudig. Scroll op dezelfde pagina ("Instellingspagina") naar de sectie "Basisinstellingen."
Stel hier het apparaatsnummer in op "1" en sla de instelling op. Daarna zal het besturingstype selecteerbaar zijn.
)
Wist u dat?
PRO TIP: De twee basisinstellingen, "Apparaatsnummer" en "Zekeringstype", kunnen in de installatiemodus met de draaiknop van de AC ELWA-E worden aangepast. Het is echter veel gemakkelijker en handiger om dit in de webinterface te doen. De installatiemodus is over het algemeen niet vereist voor de ingebruikname!
De bediening van de AC ELWA-E, AC•THOR of AC•THOR 9s moet worden uitgevoerd via de 'SolarEdge-handleiding'?
Dan kan onze korte uitlegvideo (in het Duits) je misschien helpen.
)
Om privacyredenen is uw toestemming vereist voor het laden van externe inhoud. Meer informatie vindt u in de privacyverklaring.
Wist u dat?
TIP: my-PV-oplossingen staan open voor integratie met andere signaalbronnen. Op verzoek verstrekken wij graag de communicatiebeschrijving van onze producten. Zo kun je je eigen oplossing voor 'Warm water en verwarming met fotovoltaïsche systemen' volledig op maat implementeren!
De bediening van de AC ELWA-E, AC•THOR of AC•THOR 9s moet worden uitgevoerd via 'Instelbare Modbus TCP'?
Hoe je eenvoudig de waarden instelt voor verbinding met de signaalbron, vind je in de volgende video (in het Duits).
Om privacyredenen is uw toestemming vereist voor het laden van externe inhoud. Meer informatie vindt u in de privacyverklaring.
In de bedieningsmodus 'Instelbare Modbus TCP' verkrijgen my-PV-apparaten de invoer- of verbruikingsvermogen van een omvormer of Modbus-meter. De benodigde registerparameters kunnen in 5 invoervelden worden ingesteld.
Wist u dat?
TIP: my-PV-oplossingen staan open voor integratie met andere signaalbronnen. Op verzoek verstrekken wij graag de communicatiebeschrijving van de producten. Op deze manier kun je je eigen oplossing voor 'Warm water en verwarming met fotovoltaïsche systemen' volledig op maat implementeren!
Knipperen alle drie de LEDs op je AC ELWA-E? Is de webinterface ook niet toegankelijk?
Het lijkt erop dat je per ongeluk in de setup-modus bent gekomen. Dit is waarschijnlijk gebeurd omdat de knop helemaal naar links was gedraaid, naar het sleutelicoon, toen de AC ELWA-E werd ingeschakeld.
Oplossing
Het is eenvoudig: Koppel de AC ELWA-E los van de stroomvoorziening, stel de knop in op de gewenste doeltemperatuur en sluit het apparaat weer aan.
Als het apparaatnummer per ongeluk is gewijzigd in de setup-modus, kun je de instelling corrigeren op de setup-pagina van de webinterface. Het apparaatnummer kan worden ingesteld onder de kop "Basisinstellingen".
Tenzij je meerdere AC ELWA-E's gebruikt in wat we "Multi-Mode" noemen, moet het apparaatnummer altijd op "1" worden ingesteld. Alleen op deze manier kan het bedieningsmode (Control type) worden geselecteerd (verder omhoog op de "Setup" pagina).
)
Wist u dat?
TIP: De setup-modus is doorgaans niet nodig tijdens de inbedrijfstelling! Alle instellingen kunnen veel eenvoudiger en handiger via de webinterface worden gemaakt.
De belastingbesturing van 3 enkel-fase verwarmingselementen is een speciale vorm van bedrijfsmodus M1 voor warm water.
Wist u dat?
LET OP: Dit moet duidelijk worden onderscheiden van bedrijfsmodus M2 "Laadladingsmodus," waarbij de belastingbesturing wordt overgeschakeld naar een andere driefasige verbruiker met behulp van een externe opener en een sluiter!

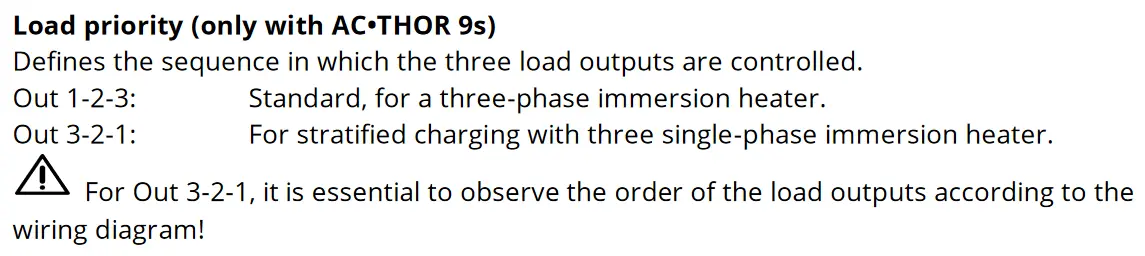

De volgende instructies uit de handleiding zijn belangrijk:
)
Oplossing
De reguliere werking voor 3 enkel-fase verwarmingselementen kan worden ingesteld met één aanpassing. Zet eenvoudig de "Belastingprioriteit" naar wens onder "Instellingen" (tandwielsymbool).
Wist u dat?
Tip: Sluit het bovenste verwarmingselement aan op de stuuraansluiting OUT-3 van de AC•THOR 9s. Als je per ongeluk de volgorde niet hebt gevolgd, wissel dan gewoon de verbruiksstekkers. Dit bespaart het opnieuw bedraden!
Je wilt 2 enkel-fase verwarmingselementen bedienen met de AC•THOR 9s, maar merkt dat slechts één wordt gereguleerd en de ander alleen wordt in- of uitgeschakeld?
Wist u dat?
LET OP: Voor de AC•THOR 9s geldt in dit geval bedrijfsmodus M1. Dit moet duidelijk worden onderscheiden van bedrijfsmodus M2 "Laadladingsmodus," waarbij de belastingbesturing wordt overgeschakeld naar een andere driefasige verbruiker met behulp van een externe opener en een sluiter!
Oplossing
In de fabrieksinstelling gebruikt de AC•THOR 9s altijd uitgang Out-1 voor de vermogensregeling en schakelt de uitgangen Out-2 en Out-3 in wanneer er voldoende surplus is. Om een schone regeling voor jouw geval te implementeren, volg je eenvoudig deze stappen.
Zet de AC•THOR 9s in bedrijfsmodus M1.
Voorzie het verwarmingselement met de hogere prioriteit via uitgang Out-3 en het element met lagere prioriteit via uitgang Out-2.
Wijzig vervolgens onder "Instellingen" (tandwielsymbool) de "Belastingprioriteit" naar de instelling "Out 3-2-1."
Op deze manier begint de regeling met het verwarmingselement met de hogere prioriteit. Wanneer er voldoende surplus is, wordt dit element van maximaal vermogen voorzien en wordt het verwarmingselement met de lagere prioriteit gereguleerd.
Wist u dat?
TIP: De enkel-fase AC•THOR kan ook 2 enkel-fase verwarmingselementen van stroom voorzien. Dit kan ofwel achter elkaar in bedrijfsmodus M2 "Laadladingsmodus," of in bedrijfsmodus M3 "6kW," waarbij slechts één van de twee verwarmingselementen wordt gereguleerd en het andere simpelweg wordt ingeschakeld!
Het voordeel van de AC•THOR 9s is dat beide verwarmingselementen individueel gereguleerd kunnen worden, en wanneer er voldoende surplus is, kunnen ze ook gelijktijdig worden gebruikt!
Met deze toepassing kan schone zone-lading worden geïmplementeerd in grotere thermische opslagsystemen, en kan surplusenergie worden ingevoerd in twee afzonderlijke opslagsystemen. Bijvoorbeeld, prioriteit kan worden gegeven aan een boiler voor warm water boven een verwarmingsbufferopslag.
Als je de AC•THOR 9s gebruikt met drie afzonderlijke verwarmingselementen en drie temperatuursensoren, maar je merkt dat de regeling niet schakelt tussen de warmtegeneratoren zoals verwacht, is het mogelijk dat de sensor toewijzing verwisseld is.
Wist u dat?
Een nauwkeurige uitleg over welke sensor toewijzing geschikt is voor jouw bedrijfsmodus kan altijd worden gevonden in de handleiding van de AC•THOR of AC•THOR 9s!
Om privacyredenen is uw toestemming vereist voor het laden van externe inhoud. Meer informatie vindt u in de privacyverklaring.
Nee, de ELWA is een alles-in-één oplossing. Naast het verwarmingselement integreert het ook de besturings- en regeltechniek, temperatuurmeting en een draaiknop als bedieningsonderdeel direct op het product.
Nee, je hebt alleen de componenten nodig die in de installatiehandleiding beschreven staan.
Echter, lokale voorschriften moeten ook in acht worden genomen.
Tijdens de registratie wordt er automatisch een link naar het opgegeven e-mailadres gestuurd. Als je deze e-mail niet hebt ontvangen, controleer dan het volgende:
Controleer de spammap van je inbox.
Verifieer of het ingevoerde e-mailadres mogelijk incorrect is.
Zorg ervoor dat je inbox zijn opslagcapaciteit niet heeft bereikt.
Wist u dat?
TIP: Je kunt een nieuwe inloglink aanvragen door de optie "Wachtwoord vergeten" te gebruiken!
De AC•THOR en AC•THOR 9s of de AC ELWA-E hebben informatie nodig over het beschikbare overtollige PV-vermogen op het meetpunt om de verwarming overeenkomstig te regelen.
Deze informatie wordt ontvangen via de my-PV Power Meter of een compatibel energiemanagementsysteem (omvormer, smart home of batterijopslag).
De gegevensoverdracht gebeurt via het lokale netwerk.
Een correcte netwerkconfiguratie is vereist voor de werking!
Voor elk my-PV-product is er een datasheet evenals een bedienings- en installatiehandleiding. Al deze documenten zijn op elk moment beschikbaar in de sectie Downloads van onze website.
Gebruik de zoekfunctie om snel de gewenste informatie binnen deze documenten te vinden!
In alle huizen met een PV-systeem en een boiler kan het overtollige PV-vermogen worden gebruikt voor het verwarmen van huishoudwater.
Optioneel: In gebouwen met een lage verwarmingsbehoefte kan elektrische ruimteverwarming ook worden ondersteund door zonnepanelen.
Het maximaliseren van het eigen verbruik is het doel!
Dit hangt voornamelijk af van de zonne-instraling, maar ook van de warmte die tijdens het verwarmen uit de opslag wordt onttrokken door het gebruik van warm water of het verwarmingssysteem.
Desondanks kan een theoretische overweging worden gemaakt onder constante omstandigheden. Om 1 liter water met 1 graad op te warmen, is een hoeveelheid energie van 1,16 Wh nodig. Een opslagvat met een capaciteit van 300 liter, verwarmd van 10 °C tot 60 °C, kan bijvoorbeeld 17,4 kWh aan energie opslaan. Om deze energie op te slaan in de opslag met een constante verwarming van 2 kW zou ongeveer 8,5 uur duren.
Voor een praktischere, jaarrond beoordeling van het systeem wordt aanbevolen om de my-PV Power-Coach te raadplegen.
Zoals bij warmtepompen het geval is, beschrijft de seizoensgebonden prestatiecoëfficiënt (SPF) de verhouding tussen de opgewekte warmte en de elektriciteitsvraag (zonder huishoudelijke elektriciteitsverbruikers). Terwijl een warmtepomp daarnaast energie uit de omgeving haalt, komt de energie voor my-PV producten van de zon. Het grote voordeel is dat elektriciteit nu beschikbaar is in plaats van warmte voor de energieverdeling. "Kabels in plaats van leidingen" maken het systeem veel eenvoudiger en goedkoper. Een feit dat ook een aanzienlijke impact heeft op de onderhoudskosten.
Dankzij slim surplusbeheer haalt de AC•THOR minder stroom uit het openbare netwerk dan warmtepompen. Voor iedereen die een huis wil bouwen of renoveren, biedt de AC•THOR een aanzienlijk besparingspotentieel: de gebouwtechniek kan in de kleinste ruimte worden geïnstalleerd en bespaart tot 30% van de acquisitie- of bedrijfskosten in vergelijking met warmtepompen.
Hoeveel elektriciteit van het net nodig is, kan direct worden beïnvloed door de grootte van het PV-systeem. Dit is gemakkelijk mogelijk voor energiezuinige vrijstaande huizen met bijvoorbeeld een 10 kWp PV-systeem.
Daarnaast kan een warmtepomp "alleen" warmte genereren. Er is geen bijdrage aan de elektrische verbruikers in het gebouw. In tegenstelling tot zonnepanelen, die prioriteit geven aan de normale huishoudelijke elektrische verbruikers voordat warmte wordt opgewekt, en daardoor in de hoogste mate bijdragen aan de verlaging van de bedrijfskosten.
Afhankelijk van of alleen het warm water moet worden verwarmd of de ruimteverwarming wordt ondersteund, is een PV-systeem tussen de 3 en 10 kWp zinvol voor een vrijstaand huis.
Alle populaire poly-, mono- en dunne film PV-modules. Alleen de voltages en stromen moeten in overweging worden genomen!
De ELWA werkt in een spanningsbereik van 100 - 360 VDC.
Klik hier voor onze handige rekentool.
De voordelen zijn veelzijdig. In nieuwbouw betekent dit aanzienlijk lagere investeringskosten.
Bij renovaties is er veel minder ingrijpen in de bouwstructuur dan bij het vervangen van een op water gebaseerd verwarmingssysteem.
Daarnaast kunnen de PV-opbrengsten in alle energiedomeinen van het huis worden gebruikt (elektriciteit, warmte, elektrische mobiliteit).
Er gebeurt niets. Het apparaat blijft normaal werken. Alleen de optionele boost-backupfunctie is niet beschikbaar.
In een ELWA-systeem wordt geen stroom in het net teruggeleverd. Overtollige energie blijft ongebruikt, net zoals bij een zonneboilersysteem. Het belangrijkste technische verschil is dat dit geen materiële slijtage veroorzaakt in vergelijking met zonne-thermische energie.
Daarnaast is het aandeel overtollige energie bij de ELWA zeer laag. In de praktijk is dit 5-8 procent. Dat zou voor een 2 kWp-systeem ongeveer 100-150 kWh per jaar zijn, of maximaal 15 euro per jaar.
Als je een omvormer, een elektriciteitsmeter met meterhuur, een invoerpunt en de netaansluiting nodig hebt, is de extra inspanning helemaal niet de moeite waard.
Lineair gereguleerde verwarmingselementen zijn elektrische warmtebronnen waarvan het vermogen van 0 tot 100% kan worden aangepast.
Ze worden niet in- en uitgeschakeld door een thermostaat, zoals bij conventionele thermostaten het geval is.
Deze lineaire vermogensfunctie is essentieel voor werking met fotovoltaïsche elektriciteit, omdat het beschikbare vermogen voortdurend verandert door de mate van zonnestraling en andere verbruikers in het huis.
Let op de technologie: Alleen zogenaamde "hoogfrequent geklokte" omvormers veroorzaken geen storingen op het net en kunnen probleemloos worden aangesloten.
ELWA is niet alleen veel eenvoudiger, maar ook veel goedkoper dan zonneboilersystemen. Dit geldt zowel voor eengezinswoningen als voor appartementencomplexen. De voordelen ten opzichte van zonneboilers zijn veelzijdig:
Door het wegvallen van leidingen kun je tot 90% waardevolle koper besparen.
Geen kostenintensieve componenten zoals pompen, kleppen, expansievaten, antivriesmengsels, isolatie, enz.
Fotovoltaïsche verwarming werkt zelfs bij lage zonnestraling.
Geen verlieslatende opstartprocedures (klokken, lusopwarming).
Onderhoudsvrij (vorstbescherming).
Geen materiaalslijtage tijdens systeemstilstand.
Efficiëntie onafhankelijk van systeemtemperatuur.
Efficiënter bij lagere omgevingstemperaturen.
Bijna verliesvrije energieoverdracht van het dak naar de boiler.
Snelle en eenvoudige montage in de boiler/tank, zelfs wanneer de tank gevuld is.
Bijna geen intern verbruik (2W).
Netinvoeding van de energieoverschotten in plaats van stagnatie (met AC ELWA en AC ELWA 2).
De kostenontwikkeling en technische ontwikkeling van fotovoltaïsche systemen zijn snel.
ELWA’s kunnen decentraal worden gebruikt, waardoor er geen distributieverliezen zijn in appartementencomplexen.
De zonne-energie wordt direct omgezet in warmte waar deze nodig is!
Het antwoord op deze vraag hangt in wezen af van of je een gesubsidieerd teruglevertarief hebt. Als je zonder een verhoogd teruglevertarief teruglevert, ontvang je ongeveer 3 tot 6 eurocent per kWh, afhankelijk van het land. In Duitsland krijg je voor kleine systemen nog steeds 10 tot 12 eurocent terugleververgoeding.
Als je deze energie zelf gebruikt, komt dit overeen met de waarde van de vervangende energiebron. Bij gas kost bijvoorbeeld 1 kWh ongeveer 8 eurocent, waarna de efficiëntie- en onderhoudskosten van het gasapparaat worden opgeteld, d.w.z. nog eens 2-4 eurocent. Bij biomassa zijn de kosten voor efficiëntie en onderhoud zelfs nog hoger.
Zo loont zelfverbruik onder deze omstandigheden. Bovendien wordt afhankelijk van het verwarmingssysteem fossiele energieconsumptie verdrongen. Dit verbetert je CO2-balans en je ecologische voetafdruk.
Omdat de AC•THOR een wisselstroom (AC) apparaat is. In een off-grid systeem heeft het een PV-omvormer en een batterijomvormer nodig die frequentiemodulatie uitvoert, afhankelijk van de laadstatus van de batterij. Naarmate de frequentie toeneemt, verhoogt de AC•THOR de output van warmte. In off-grid systemen zonder frequentiecontrole moet de vermogensregeling van de AC•THOR op een andere manier worden gedaan, bijvoorbeeld via een hoger niveau controlesysteem, zoals een energiebeheersysteem.
Ja. Afhankelijk van het aantal beschikbare schroefpunten kunnen meerdere apparaten volledig onafhankelijk van elkaar worden gebruikt.
Het is ook mogelijk om 2 ELWA's op één module-reeks aan te sluiten en ze in een Master/Slave-principe te laten werken. Dit maakt thermisch geoptimaliseerd laden in een groter thermisch opslagsysteem mogelijk. Het bovenste apparaat krijgt prioriteit, zodat de gewenste doeltemperatuur sneller wordt bereikt.
Nee, een combinatie met een batterij is niet mogelijk.
De ELWA is ontwikkeld voor thermische opslag in boilers of verwarmingsbuffers en gebruikt stroom rechtstreeks van PV-modules. Parallelle werking met een batterij is niet voorzien aan de gelijkstroomzijde.
Ja, de AC•THOR kan ook conventionele, op water gebaseerde verwarmingssystemen ondersteunen.
Bijvoorbeeld, de pelletkachel of de warmtepomp voor warmwaterbereiding hoeven in de zomer niet te worden gestart.
Gecombineerde werking met warmtepompen is ook mogelijk: aangezien warmtepompen hun elektrische vermogen niet lineair kunnen regelen, neemt de AC•THOR de exacte regeling van de PV-excessoutput over met een verwarmingselement. Dit optimaliseert je eigen verbruik aanzienlijk.
Ja, met de my-PV Power-Meter. Via het invoerpunt detecteert de my-PV Power-Meter of er overtollige energie beschikbaar is en stuurt deze informatie door naar de AC•THOR of AC ELWA-E.
Nee. Beide apparaten kunnen onafhankelijk van elkaar de energie regelen.
Voordeel van de AC ELWA-E: Het is een volledig geïntegreerde oplossing. Er is geen extra verwarmingselement nodig. Dit biedt aanzienlijke kostenvoordelen.
Voordeel van de AC•THOR: Bijna elke elektrische warmtegenerator kan lineair worden geregeld. Dus ook bestaande dompelverwarmers of zelfs die met een andere aansluiting dan 1,5 inch.
Bovendien kan de AC•THOR ook oneindig twee verwarmingselementen achter elkaar regelen. Hierdoor kan stratificatieverwarming met twee elementen tegen minimale kosten worden gerealiseerd.
Nee. Je kunt de AC•THOR ook alleen voor waterverwarming gebruiken.
De aansluiting van een elektrisch verwarmingssysteem is optioneel. Als er een bufferopslag beschikbaar is, kan natuurlijk ook de ruimteverwarming op waterbasis worden ondersteund. Het verwarmingselement wordt dan in een bufferboiler geïnstalleerd, of 2 verwarmingselementen (boiler, bufferopslag) kunnen worden aangesloten.
Ja. Het AC•THOR-systeem is een van de goedkoopste op de markt wat betreft aanschaf en werking.
In bestaande gebouwen vermindert het aanzienlijk de belasting van je bestaande warmteopwekkingssysteem, terwijl het in nieuwe gebouwen de conventionele watergebaseerde gebouwservices volledig kan vervangen.
Nee, het is een AC-apparaat en wordt aangesloten op een standaard stopcontact. Hieruit neemt het alleen zoveel vermogen als momenteel beschikbaar is als overschot.
Aangezien er geen verbinding is met de componenten van het fotovoltaïsche systeem, is het mogelijk om het te combineren met alle commercieel verkrijgbare netgekoppelde PV-systemen.
Zonne-energie wordt vaak gepresenteerd met een efficiëntie van 80 procent. Dit is echter slechts een momentopname die wordt genomen bij de test van de collector (zonder warmteafgifte), wat betekent dat deze waarde geen praktische relevantie heeft!
Het is veel objectiever om de jaarlijkse energieopbrengst van beide technologieën te vergelijken. Goed werkende zonne-energiesystemen met vlakke collectoren leveren ongeveer 350 kWh warmte per vierkante meter per jaar. Een fotovoltaïsch systeem met hetzelfde oppervlak levert ongeveer 200 kWh per vierkante meter. Dit betekent een factor van 1,7. Dat wil zeggen, voor een typisch warmwatersysteem heeft men 6 vierkante meter zonnecollectoren nodig, of 10 vierkante meter fotovoltaïsche modules. Maar dit is alleen van belang als er niet genoeg ruimte op het dak is, want de zon schijnt gratis en er is geen directe correlatie tussen kosten en efficiëntie.
Overigens was de oppervlaktefactor voor zonne-energie in 2015 nog 2, wat een aanwijzing is voor de snelle ontwikkeling van de technologie.
De standaard 1,5-inch schroefdraad maakt het eenvoudig om de ELWA of AC ELWA-E in de opslagtank te schroeven.
Dit is zelfs mogelijk wanneer de opslagtank vol is. Leer hier (Duits) hoe dit werkt.
Ja! "Kabels in plaats van leidingen" leidt tot aanzienlijke besparingen in de werking door het vermijden van de thermische distributieverliezen in een ringleiding. Ook zijn de hygiënevoorschriften gemakkelijker te voldoen.
De energie van de zon wordt omgezet in warmte op de plek van verbruik!
De AC•THOR wordt soms verkeerd begrepen. Het is dat niet.
Technisch gezien is het een AC-stroomregelaar.
Het regelt lineair de kracht van elektrische warmtebronnen op basis van de PV-energievoorziening en de warmtevraag.
Nee, het is een AC-apparaat en wordt aangesloten op een standaard stopcontact. Het neemt alleen zoveel vermogen als momenteel beschikbaar is als surplus.
Aangezien er geen verbinding is met de componenten van het fotovoltaïsche systeem, kan het worden gecombineerd met alle commercieel verkrijgbare grid-verbonden PV-systemen.
Ja! Het genereren van warm water met fotovoltaïsche energie maakt het mogelijk om water te verwarmen met elektrische boilers binnen de woning. Ondanks dit, kan een hoge zonne-energieopbrengst van 50 tot 60% nog steeds worden verwacht.
Dit resulteert in aanzienlijke operationele besparingen door het vermijden van thermische distributieverliezen in de leidingen.
Bij gecentraliseerde warmwatervoorziening moeten de distributieleidingen altijd op ongeveer 60°C worden gehouden om Legionella-vorming te voorkomen. Dit leidt tot substantiële verliezen.
De ELWA heeft geen extra componenten nodig, behalve het fotovoltaïsche systeem (zonder omvormer) en een thermische opslagunit waar de ELWA in wordt geïnstalleerd.
Volgens onze aanbeveling is directe zonne-elektrische ruimteverwarming alleen zinvol in gebouwen met een laag verwarmingsenergieverbruik. Dit betekent objecten met een specifiek energie-index van maximaal 50 kWh/m² (lage-energiehuis of beter).
Afhankelijk van de verwarmde oppervlakte is er een jaarlijks energieverbruik. In het geval van een eengezinswoning zou dit bijvoorbeeld ongeveer 4.000 kWh moeten zijn, wat ongeveer dezelfde hoeveelheid energie is die nodig is voor elektriciteit en warm water in zo'n object. Het vermogen van het fotovoltaïsche systeem moet dan in de orde van 8 tot 10 kWp liggen.
Het bouwen van een ruimteverwarmingssysteem puur op zonne-energie is alleen zinvol in huizen die volgens lage-energie standaarden zijn gebouwd of thermisch zijn gerenoveerd!
Meer informatie nodig?
Nog niet gevonden wat je zoekt? Ontdek meer in onze Downloads-sectie met handleidingen, productdatasheets, afbeeldingen en technische informatie.
)
)
)
Meer informatie nodig?
Nog niet gevonden wat je zoekt? Ontdek meer in ons Info Center met handleidingen, productdatasheets, afbeeldingen, enz.
Bekijk alle downloadsBezoek ons YouTube-kanaal
Eerdere webinars en spannende video's over onze producten en projecten zijn te vinden op ons YouTube-kanaal.
Bezoek ons kanaal
